传输层杂谈

1. TCP和UDP的区别

TCP是一个面向连接的、可靠的、基于字节流的传输层通信协议。UDP是一个面向无连接的的传输层协议。具体来分析，TCP的三大特性如下：

  • 面向连接。所谓的连接，指的是客户端和服务器的连接，在双方互相通信之前，TCP 需要三次握手建立连接，而 UDP 没有相应建立连接的过程。
  • 可靠性。TCP花了很多的功夫保证连接的可靠。可靠性体现在有状态、可控制。TCP 会精准记录哪些数据发送了，哪些数据被对方接收了，哪些没有被接收到，而且保证数据包按序到达，不允许半点差错。这是有状态。当意识到丢包了或者网络环境不佳，TCP 会根据具体情况调整自己的行为，控制自己的发送速度或者重发。这是可控制。
  • 面向字节流。UDP 的数据传输是基于数据报的，这是因为仅仅只是继承了 IP 层的特性，而 TCP 为了维护状态，将一个个 IP 包变成了字节流。

2. TCP三次握手

详见我的文章 05 浅谈传输层协议，这里主要谈一些疑问。

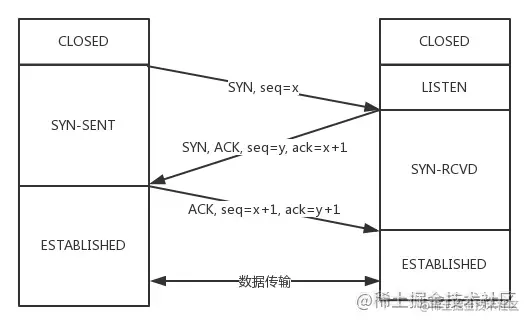

传输层杂谈流程图

为什么不是两次？

前面提到过，TCP三次握手本质是确认初始序列号的过程。只有两次握手的话，服务器发送的初始序号没有被客户端确认。因此无法确认客户端的接收能力。但，如果是两次会怎样呢？

如果是两次，你现在发了 SYN 报文想握手，但是这个包滞留在了当前的网络中迟迟没有到达，TCP 以为这是丢了包，于是重传，两次握手建立好了连接。

看似没有问题，但是连接关闭后，如果这个滞留在网路中的包到达了服务端呢？这时候由于是两次握手，服务端只要接收到然后发送相应的数据包，就默认建立连接，但是现在客户端已经断开了。这就带来了连接资源的浪费。

为什么不是四次？

三次就足够了，再多用处就不大了。

第三次握手携带数据？

第三次握手的时候，可以携带。前两次握手不能携带数据。

如果前两次握手能够携带数据，那么一旦有人想攻击服务器，那么他只需要在第一次握手中的 SYN 报文中放大量数据，那么服务器势必会消耗更多的时间和内存空间去处理这些数据，增大了服务器被攻击的风险。

第三次握手的时候，客户端已经处于ESTABLISHED状态，并且已经能够确认服务器的接收、发送能力正常，这个时候相对安全了，可以携带数据。

同时打开会怎么样？
如果双方同时发 SYN报文，状态变化会是怎样的呢？

这是一个可能会发生的情况。

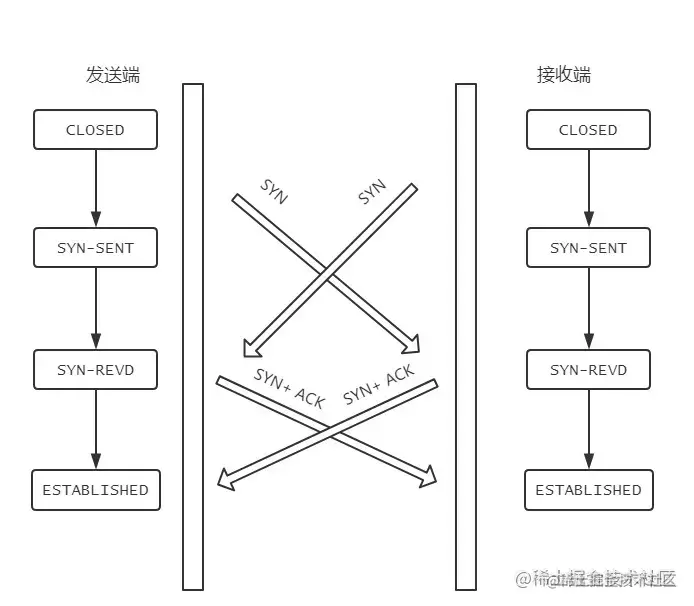

传输层杂谈流程图

在发送方给接收方发SYN报文的同时，接收方也给发送方发SYN报文。发完SYN，两者的状态都变为SYN-SENT。在各自收到对方的SYN后，两者状态都变为SYN-REVD。接着会回复对应的ACK + SYN，这个报文在对方接收之后，两者状态一起变为ESTABLISHED。

3. TCP四次挥手

详见我的文章05 浅谈传输层协议，这里主要谈一些疑问。

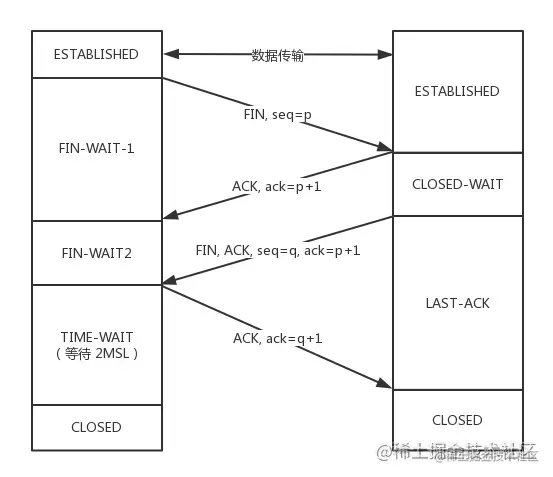

传输层杂谈流程图

等待2MSL的意义？

不等待会怎么样？

  • 客户端不确认最后一个ACK包服务器是否收到，如果没收到，服务器不会正常关闭。
  • 服务端发送给客户端的数据包可能还在路上(和服务器的FIN报文一起)，如果不等待，客户端关闭。新的端口被占用的话会受到许多 无用的数据包，造成数据包混乱和丢失。

为什么是2MSL？

设置2MSL，服务器会在2MSL时间内超时重传。1 个 MSL 确保四次挥手中主动关闭方最后的 ACK 报文最终能达到对端。1 个 MSL 确保对端没有收到 ACK 重传的 FIN 报文可以到达。

为什么是四次而不是三次？

为什么是四次？

四次挥手是为了确认通信双方都关闭，而不是出现半关闭的情况出现。服务端在接收到FIN, 往往不会立即返回FIN, 必须等到服务端所有的报文都发送完毕了，才能发FIN。因此先发一个ACK表示已经收到客户端的FIN，延迟一段时间才发FIN。这就造成了四次挥手。

三次挥手有什么问题？

等于说服务端将ACK和FIN的发送合并为一次挥手，这个时候长时间的延迟(服务器先把自己的数据发完再发挥手报文)可能会导致客户端误以为FIN没有到达客户端，从而让客户端不断的重发FIN。

同时关闭会怎样？

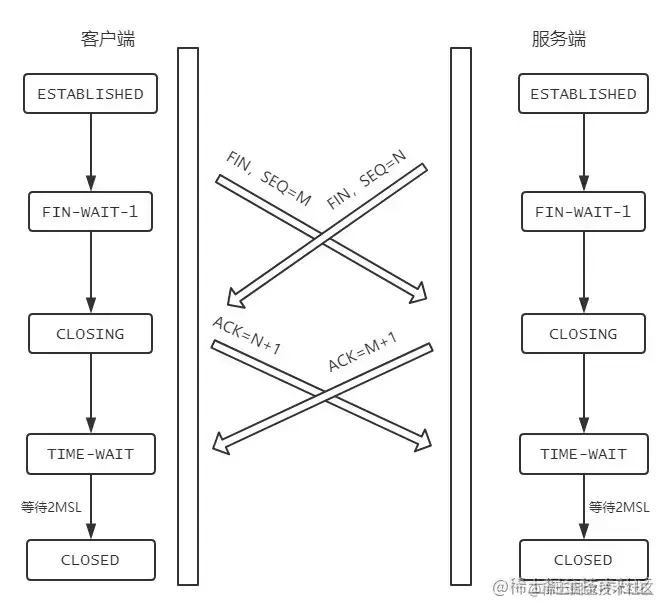

传输层杂谈流程图

4. SYN Flood攻击

三次握手前，服务端的状态从CLOSED变为LISTEN, 同时在内部创建了两个队列：半连接队列和全连接队列，即SYN队列和ACCEPT队列。

半连接队列

当客户端发送SYN到服务端，服务端收到以后回复ACK和SYN，状态由LISTEN变为SYN_RCVD，此时这个连接就被推入了SYN队列，也就是半连接队列。

全连接队列

当客户端返回ACK, 服务端接收后，三次握手完成。这个时候连接等待被具体的应用取走，在被取走之前，它会被推入另外一个 TCP 维护的队列，也就是全连接队列。

SYN Flood攻击原理

属于典型的 DoS/DDoS 攻击。其攻击的原理很简单，就是用客户端在短时间内伪造大量不存在的 IP 地址，并向服务端疯狂发送SYN。对于服务端而言，会产生两个危险的后果:

  1. 处理大量的SYN包并返回对应ACK, 势必有大量连接处于SYN_RCVD状态，从而占满整个半连接队列，无法处理正常的请求。
  2. 由于是不存在的 IP，服务端长时间收不到客户端的ACK，会导致服务端不断重发数据，直到耗尽服务端的资源。

如何应对SYN Flood攻击？

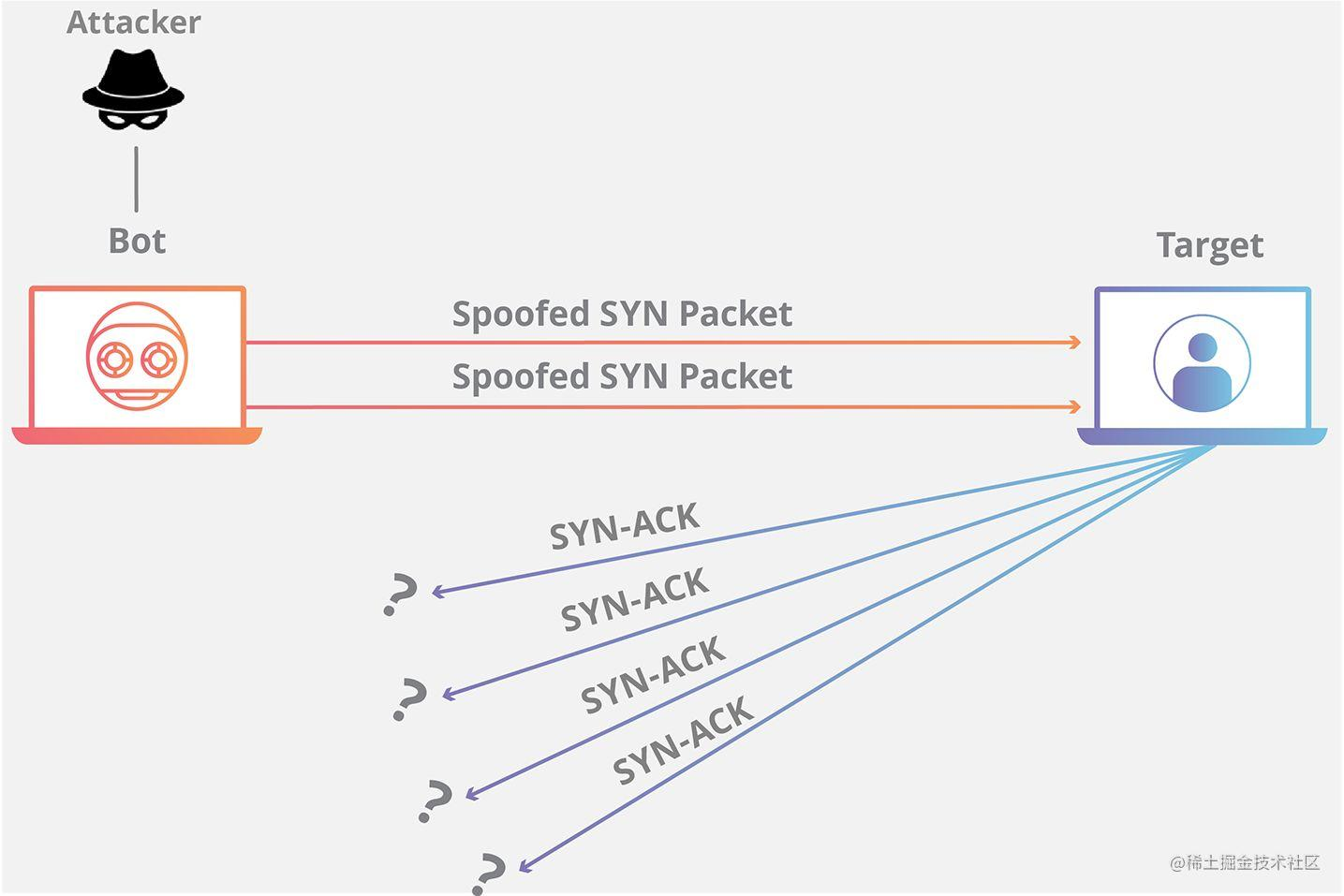

传输层杂谈流程图

  1. 增加 SYN 连接，也就是增加半连接队列的容量。
  2. 减少 SYN + ACK 重试次数，避免大量的超时重发。
  3. 利用 SYN Cookie技术，在服务端接收到SYN后不立即分配连接资源，而是根据这个SYN计算出一个Cookie，连同第二次握手回复给客户端，在客户端回复ACK的时候带上这个Cookie值，服务端验证 Cookie 合法之后才分配连接资源。

TCP头部字段

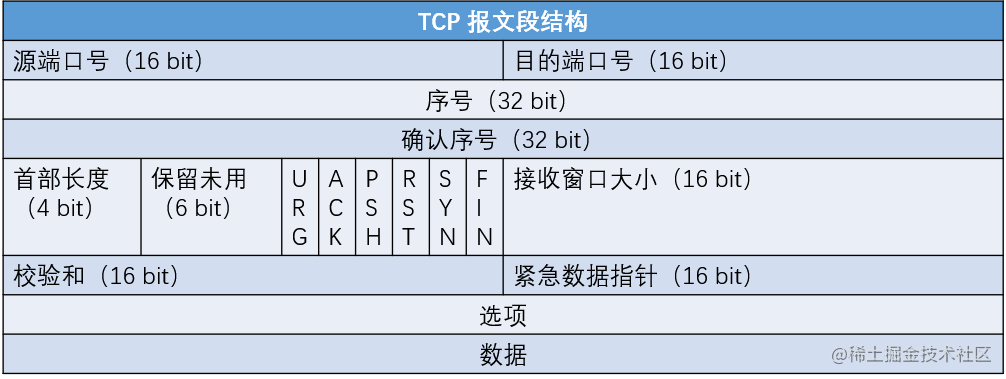

传输层杂谈流程图

源端口、目标端口

如何标识唯一标识一个连接？答案是 TCP 连接的四元组——源 IP、源端口、目标 IP 和目标端口。

那 TCP 报文怎么没有源 IP 和目标 IP 呢？这是因为在 IP 层就已经处理了 IP 。TCP 只需要记录两者的端口即可。

序列号

即Sequence number, 指的是本报文段第一个字节的序列号。从图中可以看出，序列号是一个长为 4 个字节，也就是 32 位的无符号整数，表示范围为 0 ~ 2^32 - 1。如果到达最大值了后就循环到0。

序列号在 TCP 通信的过程中有两个作用:

  1. 在 SYN 报文中交换彼此的初始序列号。
  2. 保证数据包按正确的顺序组装。

ISN

即Initial Sequence Number（初始序列号）,在三次握手的过程当中，双方会用过SYN报文来交换彼此的 ISN。

ISN 并不是一个固定的值，而是每 4 ms 加一，溢出则回到 0，这个算法使得猜测 ISN 变得很困难。那为什么要这么做？

如果 ISN 被攻击者预测到，要知道源 IP 和源端口号都是很容易伪造的，当攻击者猜测 ISN 之后，直接伪造一个 RST 后，就可以强制连接关闭的，这是非常危险的。

而动态增长的 ISN 大大提高了猜测 ISN 的难度。

确认号

即ACK(Acknowledgment number)。用来告知对方下一个期望接收的序列号，小于ACK的所有字节已经全部收到。

标记位

常见的标记位有SYN,ACK,FIN,RST,PSH。

SYN 和 ACK 已经在上文说过，后三个解释如下: FIN： 即 Finish，表示发送方准备断开连接。

RST：即 Reset，用来强制断开连接。

PSH： 即 Push, 告知对方这些数据包收到后应该马上交给上层的应用，不能缓存。

窗口大小

占用两个字节，也就是 16 位，但实际上是不够用的。因此 TCP 引入了窗口缩放的选项，作为窗口缩放的比例因子，这个比例因子的范围在 0 ~ 14，比例因子可以将窗口的值扩大为原来的 2 ^ n 次方。

校验和

占用两个字节，防止传输过程中数据包有损坏，如果遇到校验和有差错的报文，TCP 直接丢弃之，等待重传。

可选项

格式如下：

种类（Kind）1 byte 长度（Length）1 byte 值（value）

常用的可选项有以下几个:

  • TimeStamp：TCP 时间戳，后面详细介绍。
  • SACK：选择确认选项。
  • Window Scale：窗口缩放选项。
  • MSS：指的是 TCP 允许的从对方接收的最大报文段。

6. TCP快速打开原理(TFO)

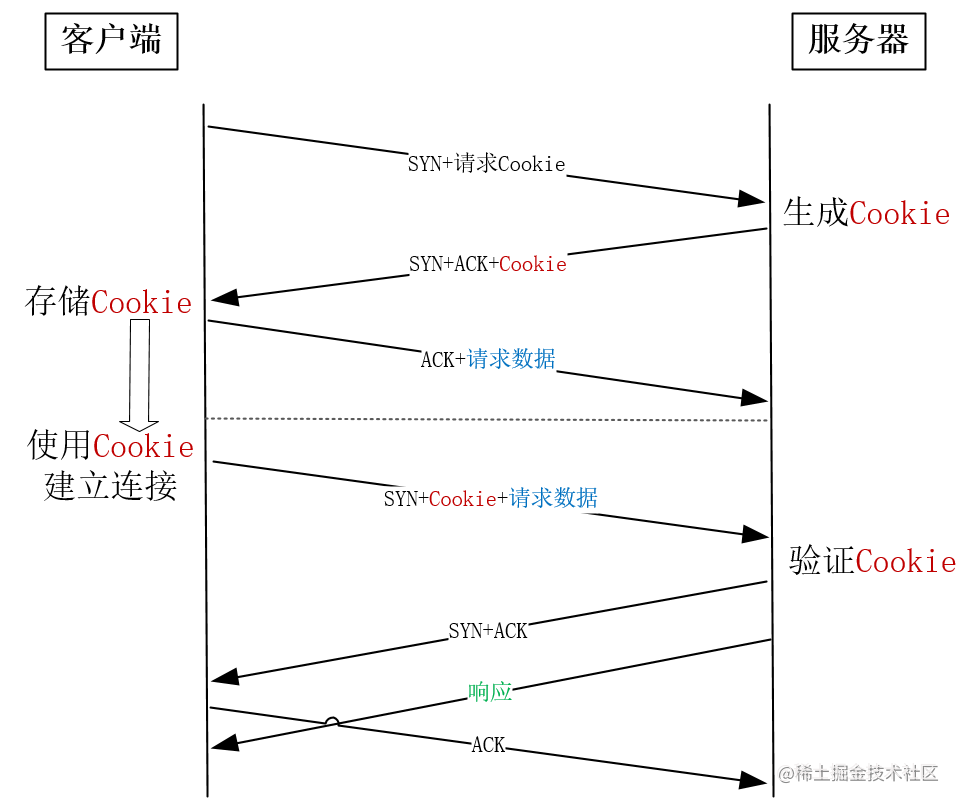

传输层杂谈流程图

TFO实现借助于SYN Cookie。

TFO流程

首轮三次握手

客户端发送SYN给服务端，服务端接收到。服务端不是立刻回复 SYN + ACK，而是通过计算得到一个SYN Cookie, 将这个Cookie放到 TCP 报文的 Fast Open选项中，然后才给客户端返回。客户端拿到这个 Cookie 的值缓存下来。后面正常完成三次握手。

后面的三次握手

在后面的三次握手中，客户端会将之前缓存的 SYN Cookie、SYN 和HTTP请求(是的，你没看错)发送给服务端，服务端验证了 Cookie 的合法性，如果不合法直接丢弃；如果是合法的，那么就正常返回SYN + ACK。

重点来了，现在服务端能向客户端发 HTTP 响应了！这是最显著的改变，三次握手还没建立，仅仅验证了 Cookie 的合法性，就可以返回 HTTP 响应了。

当然，客户端的ACK还得正常传过来，不然怎么叫三次握手嘛。

注意: 客户端最后握手的 ACK 不一定要等到服务端的 HTTP 响应到达才发送，两个过程没有任何关系。

TFO的优势

TFO 的优势并不在与首轮三次握手，而在于后面的握手，在拿到客户端的 Cookie 并验证通过以后，可以直接返回 HTTP 响应，充分利用了1 个RTT(Round-Trip Time，往返时延)的时间提前进行数据传输，积累起来还是一个比较大的优势。

7. TCP报文时间戳的作用

timestamp是 TCP 报文首部的一个可选项，一共占 10 个字节，格式如下:

1
kind(1 字节) + length(1 字节) + info(8 个字节)

其中 kind = 8， length = 10， info 有两部分构成: timestamp和timestamp echo，各占 4 个字节。

TCP 的时间戳主要解决两大问题：

  • 计算往返时延 RTT(Round-Trip Time)
  • 防止序列号的回绕问题

计算往返时延RTT

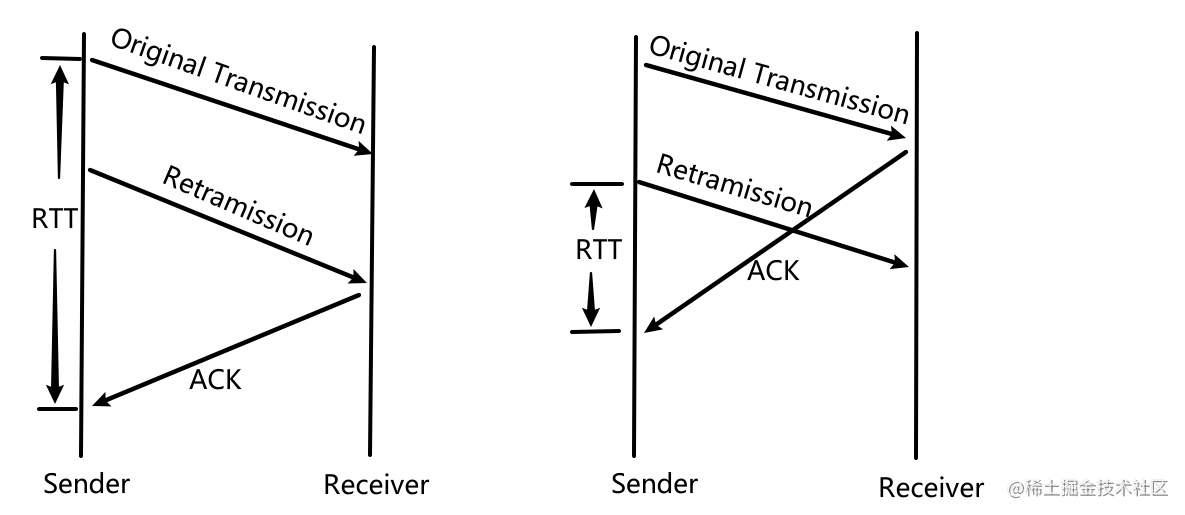

传输层杂谈流程图

如果以第一次发包为开始时间的话，就会出现左图的问题，RTT 明显偏大，开始时间应该采用第二次的；

如果以第二次发包为开始时间的话，就会导致右图的问题，RTT 明显偏小，开始时间应该采用第一次发包的。

实际上无论开始时间以第一次发包还是第二次发包为准，都是不准确的。

引入时间戳就很好的解决了这个问题。

比如现在 a 向 b 发送一个报文 s1，b 向 a 回复一个含 ACK 的报文 s2 那么：

step 1: a 向 b 发送的时候，timestamp 中存放的内容就是 a 主机发送时的内核时刻 ta1。

step 2: b 向 a 回复 s2 报文的时候，timestamp 中存放的是 b 主机的时刻 tb, timestamp echo字段为从 s1 报文中解析出来的 ta1。

step 3: a 收到 b 的 s2 报文之后，此时 a 主机的内核时刻是 ta2, 而在 s2 报文中的 timestamp echo 选项中可以得到 ta1, 也就是 s2 对应的报文最初的发送时刻。然后直接采用 ta2 - ta1 就得到了 RTT 的值。

防止序列号回绕问题

序列号的范围其实是在0 ~ 2 ^ 32 - 1, 为了方便演示，我们缩小一下这个区间，假设范围是 0 ~ 4，那么到达 4 的时候会回到 0。

第几次发包 发送字节 对应序列号 状态
1 0~1 0~1 成功接受
2 1~2 1~2 滞留在网络中
3 2~3 2~3 成功接受
4 3~4 3~4 成功接受
5 4~5 0~1 成功接收，序列号从0开始
6 5~6 1~2 ？？？

假设在第 6 次的时候，之前还滞留在网路中的包回来了，那么就有两个序列号为1 ~ 2的数据包了，怎么区分谁是谁呢？这个时候就产生了序列号回绕的问题。

那么用 timestamp 就能很好地解决这个问题，因为每次发包的时候都是将发包机器当时的内核时间记录在报文中，那么两次发包序列号即使相同，时间戳也不可能相同，这样就能够区分开两个数据包了。

8. 计算TCP超时重传时间

它的计算跟上一节提到的 RTT 密切相关。这里我们将介绍两种主要的方法，一个是经典方法，一个是标准方法。

经典方法

经典方法引入了一个新的概念——SRTT(Smoothed round trip time，即平滑往返时间)，每产生一次新的 RTT. 就根据一定的算法对 SRTT 进行更新，具体而言，计算方式如下(SRTT 初始值为0)：

1
SRTT =  (α * SRTT) + ((1 - α) * RTT)

其中，α 是平滑因子，建议值是0.8，范围是0.8 ~ 0.9。

拿到 SRTT，我们就可以计算 RTO 的值了:

1
RTO = min(ubound, max(lbound, β * SRTT))

β 是加权因子，一般为1.3 ~ 2.0， lbound 是下界，ubound 是上界。

其实这个算法过程还是很简单的，但是也存在一定的局限，就是在 RTT 稳定的地方表现还可以，而在 RTT 变化较大的地方就不行了，因为平滑因子 α 的范围是0.8 ~ 0.9, RTT 对于 RTO 的影响太小。

标准方法

为了解决经典方法对于 RTT 变化不敏感的问题，后面又引出了标准方法，也叫Jacobson / Karels 算法。

一共有三步。

第一步: 计算SRTT，公式如下:

1
SRTT = (1 - α) * SRTT + α * RTT

注意这个时候的 α跟经典方法中的α取值不一样了，建议值是1/8，也就是0.125。

第二步: 计算RTTVAR(round-trip time variation)这个中间变量。

1
RTTVAR = (1 - β) * RTTVAR + β * (|RTT - SRTT|)

β 建议值为 0.25。这个值是这个算法中出彩的地方，也就是说，它记录了最新的 RTT 与当前 SRTT 之间的差值，给我们在后续感知到 RTT 的变化提供了抓手。

第三步: 计算最终的RTO:

1
RTO = µ * SRTT + ∂ * RTTVAR

µ建议值取1, ∂建议值取4。

这个公式在 SRTT 的基础上加上了最新 RTT 与它的偏移，从而很好的感知了 RTT 的变化，这种算

9. Nagle 算法和延迟确认

Nagle 算法

试想一个场景，发送端不停地给接收端发很小的包，一次只发 1 个字节，那么发 1 千个字节需要发 1000 次。这种频繁的发送是存在问题的，不光是传输的时延消耗，发送和确认本身也是需要耗时的，频繁的发送接收带来了巨大的时延。

而避免小包的频繁发送，这就是 Nagle 算法要做的事情。

具体来说，Nagle 算法的规则如下:

  • 当第一次发送数据时不用等待，就算是 1byte 的小包也立即发送
  • 后面发送满足下面条件之一就可以发了:
    • 数据包大小达到最大段大小(Max Segment Size, 即 MSS)
    • 之前所有包的 ACK 都已接收到

延迟确认

试想这样一个场景，当我收到了发送端的一个包，然后在极短的时间内又接收到了第二个包，那我是一个个地回复，还是稍微等一下，把两个包的 ACK 合并后一起回复呢？

延迟确认(delayed ack)所做的事情，就是后者，稍稍延迟，然后合并 ACK，最后才回复给发送端。TCP 要求这个延迟的时延必须小于500ms，一般操作系统实现都不会超过200ms。

不过需要主要的是，有一些场景是不能延迟确认的，收到了就要马上回复:

  • 接收到了大于一个 frame 的报文，且需要调整窗口大小
  • TCP 处于 quickack 模式（通过tcp_in_quickack_mode设置）
  • 发现了乱序包

两者一起使用会怎样？

前者意味着延迟发，后者意味着延迟接收，会造成更大的延迟，产生性能问题。

10. TCP的keep-alive?

大家都听说过 http 的keep-alive, 不过 TCP 层面也是有keep-alive机制，而且跟应用层不太一样。

试想一个场景，当有一方因为网络故障或者宕机导致连接失效，由于 TCP 并不是一个轮询的协议，在下一个数据包到达之前，对端对连接失效的情况是一无所知的。

这个时候就出现了 keep-alive, 它的作用就是探测对端的连接有没有失效。

在 Linux 下，可以这样查看相关的配置:

1
2
3
4
5
6
7
8
sudo sysctl -a | grep keepalive
​
// 每隔 7200 s 检测一次
net.ipv4.tcp_keepalive_time = 7200
// 一次最多重传 9 个包
net.ipv4.tcp_keepalive_probes = 9
// 每个包的间隔重传间隔 75 s
net.ipv4.tcp_keepalive_intvl = 75

不过，现状是大部分的应用并没有默认开启 TCP 的keep-alive选项，为什么？

站在应用的角度：

  • 7200s 也就是两个小时检测一次，时间太长
  • 时间再短一些，也难以体现其设计的初衷, 即检测长时间的死连接

因此是一个比较尴尬的设计。
